橋梁稱重用固定式汽車軸重秤安裝施工圖 介紹：

軸重秤技術參數：

　　允許負荷： 軸重載荷30t

　　*度等級： 靜態 級，總車重：5級 軸重：E級

　　車輛過衡速度： ≤5Km/h

　　臺面尺寸： 760mmX3600mm 900mmX3600mm

電源： AC 187～242V 49～51Hz

（1）滿量程溫度系數　5ppm/℃

（2）內分辨率   24位

（3）采樣率 200次/S

（4）顯示更新速度   12.5次/秒

（5）系統非線性     ＜0.01%

（6）傳感器激勵電源 DC 5V±2%

（7）工作溫度       0℃--40℃

（8）電源消耗（不含傳感器）: 70mA（不打印,關閉背光）,1000mA（打印時）

（9）電源 內置6V/7AH鉛酸蓄電池,可外接直流電源（7.5V/1A或12V/1A）



橋梁稱重用固定式汽車軸重秤安裝施工圖 概述：

名稱：固定式軸重秤

單軸：3.2mX0.8m(寬X長)

雙軸：3.2mX2.2m(寬X長)

打印接口：標準并行接口

通訊接口：RS232方式/波特率可選

適用環境溫度：-20℃——＋40℃

使用環境濕度：≤80%RH

規格尺寸：

外形尺寸（長×寬×*） 2.45×3.45×0.27m 1.15×3.45×0.27m

臺面尺寸（長×寬） 2.2×3.2m 0.9×3.2m

軸重（單軸或雙軸） 30～60t 15～30t

稱重范圍 1～120t 0.5～60t

分度值 20/10kg

*度等級 靜態0.25％，動態0.5％

動態車速 ≤5km∕h

工作流程：

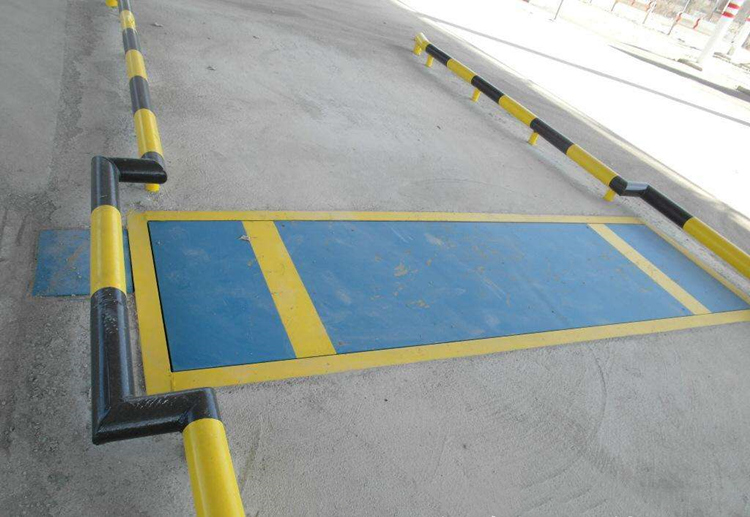

1、在需要檢測的路段（或入口）安裝固定式動態電子軸計量秤。

2、車輛通過時，由輪胎識別器自動判別車型，車輛收尾識別器自動判別車輛是否整車通過，這兩者信號及秤體稱重信號*起傳送到稱重顯示器。

3、稱重顯示器對于收集到的信號進行動態數據處理，顯示整車的重量，并判斷是否超載。該數據同時顯示在大屏幕上，方便司機查看。也可以向計算機上傳檢測數據。

4、超限檢測/公路計重收費的稱重顯示器采用XK3196E3儀表,XK3196E3A含倒車系統。

5、采用稱重管理軟件對于數據進行更好的管理。
