電子汽車衡中MCS-51系列程序計數器的特點分析 說明：

電子汽車衡程序計數器Pc是16位的寄存器，用來存放即將要執行的指令地址’可對64KB程序存儲器直接尋址。執行指令時，PC內容的低8位經P0口輸出，*8位經P2口輸出。MCS-51系列程序計數器的特點如下：

（l）PC不屬于特殊功能寄存器，*個16位的地址寄存器，是不可訪問。

（2）PC是主要用于存放將要從R0M中讀出的下*字節指令碼的地址

（因此，又稱為地址指針）。

（3）PC的基本工作方式有：

1）執行轉移指令時，PC會根據該指令要求修改下*次讀R0M新的地址；

2）自動加1。CPU從R0M中每讀*個字節，自動執行PC+1-÷PC；

1. 電子汽車衡的結構。

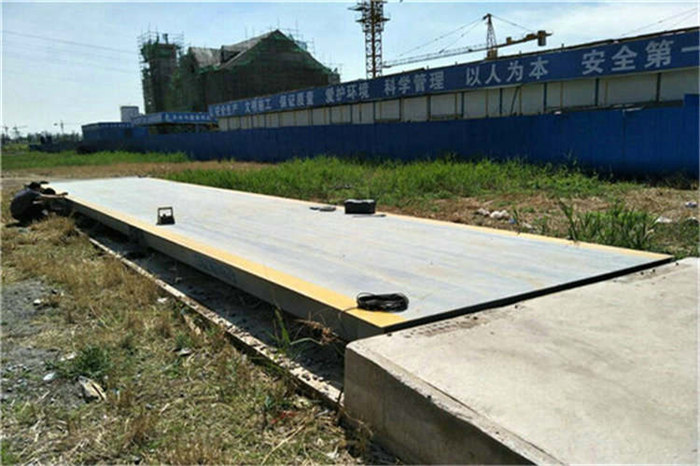

SCS系列電子汽車衡通常由秤臺、稱重傳感器、連接件、限位裝置、接線盒、稱重顯示儀表等零部件組成，根據使用要求可以選配打印機、大屏幕顯示器、計算機、穩壓電源和UPS不間斷電源等外部設備。

2. 電子汽車衡工作原理。

被稱重物或載重汽車置于承載器臺面上，在重力作用下，通過承載器將重力傳遞至稱重傳感器，使稱重傳感器彈性體產生變形，貼附于彈性體上的應變計橋路失去平衡，輸出與重量數值成正比例的電信號，經線性放大器將信號放大，再經A／D轉換為數字信號，由儀表的微處理機(CPU)對重量信號進行處理后直接顯示重量數據。配置打印機后，即可打印記錄稱重數據，如果配置計算機及稱重管理軟件可將計量數據通過稱重管理系統進行綜合管理。
