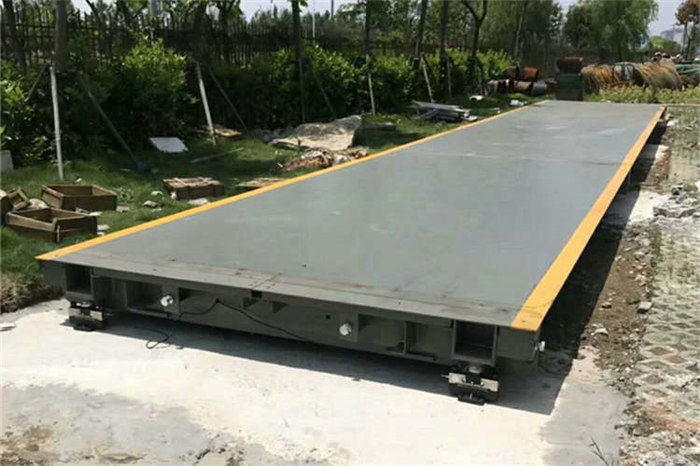

以下是 車間生產電子汽車衡（電子地磅）的全過程分析，涵蓋從原材料到成品的完整工藝流程、關鍵質量控制點及生產管理要點，符合 OIML R76（非自動衡器國際建議）和 GB/T 7723-2017（固定式電子衡器國家標準）要求：

一、生產流程概述

graph LR

A[原材料采購] --> B[結構件加工]

B --> C[稱重傳感器組裝]

C --> D[焊接與防腐處理]

D --> E[儀表與電氣系統集成]

E --> F[整機調試與標定]

F --> G[出廠檢驗]

G --> H[包裝發貨]

二、分階段詳細流程

1. 原材料采購與檢驗

- 鋼材：Q235B或Q345B鋼板（臺面主材），需檢測抗拉強度（≥375MPa）和尺寸公差（±1mm/m）。

- 稱重傳感器：選用C3級及以上（如HBM、Zemic品牌），檢查IP68防護等級和溫度補償范圍（-10℃~+40℃）。

- 儀表與電氣元件：符合EMC抗干擾標準（EN 61326），具備法定計量器具許可證（CMC標志）。

2. 結構件加工

- 下料：激光/等離子切割機加工臺面板，對角線誤差≤3mm。

- 折彎：折彎機成型U型梁（加強筋），角度公差±0.5°。

- 鉆孔：定位傳感器安裝孔，孔距偏差≤±0.2mm。

3. 稱重傳感器組裝

- 安裝方式：

  - 數字式電子汽車衡：直接安裝傳感器并預緊螺栓（扭矩值按廠家規范）。

  - 模擬式電子汽車衡：需并聯接線并調整阻抗匹配（±0.1Ω）。

- 限位裝置：調整橫向/縱向間隙（2~3mm），防止過載沖擊。

4. 焊接與防腐處理

- 焊接工藝：

  - CO?氣體保護焊（焊縫等級Ⅱ級），100%探傷檢測（UT/MT）。

  - 消除應力：振動時效或退火處理（減少變形）。

- 防腐涂層：

  - 噴砂除銹（Sa2.5級）→ 環氧富鋅底漆（80μm）→ 聚氨酯面漆（100μm）。

  - 鹽霧試驗≥1000小時（ASTM B117）。

5. 儀表與電氣系統集成

- 接線規范：

  - 傳感器采用屏蔽電纜（RVVP 4×1.5mm²），線纜穿鍍鋅管防護。

  - 接地電阻≤4Ω（GB/T 2887-2011）。

- 儀表功能測試：

  - 零點漂移（≤0.5e）、偏載誤差（≤1.0e）、重復性（≤0.3e）。

6. 整機調試與標定

- 調試步驟：

  1. 空載零點校準（10次穩定取平均值）。

  2. 砝碼標定（20%Max、50%Max、100%Max三級加載，使用M1級砝碼）。

  3. 動態測試（模擬車輛往復碾壓，檢查示值回差≤1.0e）。

- 軟件配置：

 - 設置分度值（e=d，通常10kg/20kg）、超載報警閾值（110%Max）。

7. 出廠檢驗

- 必檢項目：

  | 項目                | 標準要求              | 檢測方法               |

  |---------------------|-----------------------|------------------------|

  | 靜態示值誤差        | ≤±0.5e               | 標準砝碼加載           |

  | 偏載誤差            | ≤1.0e（各角差一致）  | 1/10Max砝碼分區測試    |

  | 防水性能            | IP68（傳感器部分）    | 水深1m浸泡30分鐘       |

8. 包裝與發貨

- 包裝方案：

  - 臺面：木質托盤+防銹膜+鋼帶固定（符合ISTA 3A運輸測試）。

  - 儀表：防靜電袋+泡沫箱單獨包裝。

- 隨箱文件：

  - 合格證、計量檢定證書（第三方）、使用說明書（含CE/ISO認證編號）。

三、關鍵質量控制點（CP）

1. 傳感器一致性：同一電子汽車衡的傳感器輸出靈敏度偏差≤0.05%FS。

2. 臺面平整度：≤1/1000（用激光水準儀檢測）。

3. 防雷擊設計：電源線加裝TVS二極管（耐壓6kV）。

四、生產效率優化

- 模塊化設計：分段式臺面（如3節×3m）減少運輸成本。

- 自動化升級：引入機器人焊接工作站（提升焊縫合格率至99.5%）。

- 精益生產：VSM分析減少物料等待時間（目標：72小時/臺）。

五、常見問題與對策

- 問題1：動態稱重跳數

  原因：傳感器頻率響應不足或地基下沉。

  對策：改用200Hz采樣率的數字傳感器，加固混凝土基礎（C30，厚度≥300mm）。

- 問題2：冬季顯示屏凍裂

  原因：儀表未做低溫適應設計。

  對策：選用-30℃~+70℃寬溫型LCD屏（如Optrex品牌）。

六、行業趨勢

- 智能化：接入物聯網平臺（4G/5G），實現遠程診斷與數據追溯。

- 輕量化：采用蜂窩鋁復合臺面（減重40%，壽命≥15年）。

通過上述流程控制，可確保電子汽車衡的計量精度（Ⅲ級）、耐久性（≥10年）及合規性，滿足物流、礦山、港口等場景需求。

流動治超便攜式地磅操作使用指南

以下是 流動治超便攜式地磅操作使用指南，涵蓋設備安裝、標定、稱重流程、數據管理及維護要點，符合 JT/T 907-2014（便攜式軸重儀技術要求）和 GB/T 21296-2020（動態公路車輛自動衡器）標準：

一、設備組成與參數

| 組件          | 規格要求                          |

|--------------------|---------------------------------------|

| 稱重臺面          | 鋁合金/復合材料，單塊尺寸1.0×0.8m（承重≤30噸/軸） |

| 傳感器            | 動態應變式，精度等級Ⅲ級（誤差≤±2.5%FS）        |

| 儀表              | 防眩LCD屏，IP65防護，支持藍牙/4G數據傳輸        |

| 引坡              | 橡膠坡道（傾斜角≤15°），帶防滑紋路              |

二、操作流程

1. 現場準備

- 場地選擇：

  - 平整硬質路面（瀝青/混凝土），坡度≤1%

  - 避開排水井蓋、減速帶等干擾源

- 設備檢查：

  - 稱重臺面無變形，傳感器線纜無破損

  - 儀表電量≥80%（連續工作≥8小時）

2. 快速安裝

A[展開稱重臺] --> B[對齊臺面間隙（≤5mm）]

B --> C[連接傳感器線纜至儀表]

C --> D[放置引坡（與臺面無縫銜接）]

D --> E[開機自檢（顯示"0.0"）]

3. 動態標定（首次使用或更換場地）

- 標定步驟：

  1. 用已知重量車輛（如5噸標定車）以5km/h勻速通過

  2. 儀表輸入實際重量，自動計算修正系數

  3. 重復3次，誤差≤±1%即合格

4. 車輛稱重

- 標準流程：

  - 引導車輛 單軸勻速（3-5km/h） 通過臺面

  - 確保輪胎完全覆蓋臺面（避免側向偏移）

  - 儀表自動記錄軸重、總重及超限比例

- 數據抓拍（可選）：

  - 通過外接攝像頭同步保存車牌、軸型照片

三、數據管理

| 功能          | 操作說明                          |

|--------------------|---------------------------------------|

| 實時顯示           | 動態刷新軸重、車速（精度±0.5km/h）       |

| 超限報警           | 總重或軸重超限時蜂鳴器+紅燈警示           |

| 數據導出           | 支持USB/藍牙導出EXCEL（含時間戳、地點）    |

| 云平臺對接         | 通過4G上傳至治超系統（需預裝SIM卡）        |

四、安全與維護

1. 注意事項

- 嚴禁：

  - 車輛在臺面急剎或轉向（沖擊力易損壞傳感器）

  - 超載使用（單軸＞30噸可能造成永久變形）

- 環境限制：

  - 工作溫度：-20℃~+60℃（低溫需預熱10分鐘）

  - 雨雪天使用后需徹底干燥接頭

2. 日常維護

- 清潔：

  - 每日用軟布擦拭臺面，禁止高壓水槍直沖傳感器

- 校準周期：

  - 每30天或2000次稱重后需重新標定

- 存儲要求：

  - 臺面疊放時墊緩沖泡沫，存放于干燥通風處

五、故障處理

| 故障現象        | 可能原因              | 解決方法              |

|---------------------|--------------------------|--------------------------|

| 儀表不顯示          | 電池耗盡/線纜松動         | 充電/重新插拔接口         |

| 數據漂移            | 地面振動干擾              | 移至穩固地面，重啟設備     |

| 單側無讀數          | 傳感器進水或損壞          | 用萬用表檢測阻抗（正常350Ω±1%） |

六、執法應用技巧

1. 逃逸車輛取證：

   - 快速截屏保存最后一幀稱重數據（即使車輛已駛離）

2. 超限爭議處理：

   - 打印帶二維碼的稱重單（可通過政務平臺驗真）

3. 流動布控：

   - 與無人機聯動，實時監控繞行車輛

附件

- [點擊下載] 便攜式地磅操作視頻教程

- 省級計量院檢定聯系方式（強制檢定周期：1年）

通過規范操作，可確保稱重數據具備法律效力（符合《道路交通安全法》第92條），有效支撐公路治超執法。

以上是車間生產電子汽車衡全過程分析的詳細說明！
